SGK型精密液體過濾器-新鄉市北方濾器有限公司

一、SGK精密液體過濾器產品概述

精密液體過濾器選用SUS304/316L為原料，參照同類濾器通用規格標準設計，配置衛生級不銹鋼管件和IS02852標準快開形式卡箍或標準法蘭接口，內外表面機械拋光，與各種型號的濾芯匹配使用，達到用戶所要求的過濾效果，其制作符合制藥行業GMP規格中的要求。

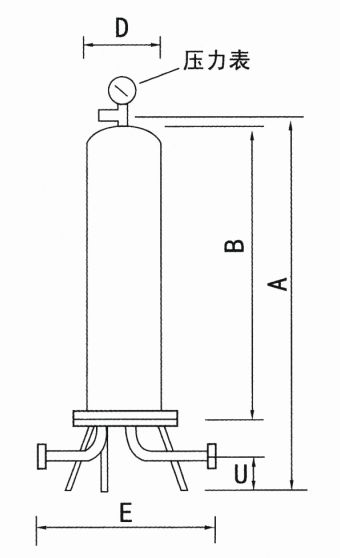

二、SGK精密液體過濾器外形尺寸

理論流量	配裝濾芯		進出口管外徑	連接		外形尺寸參考
	根數	長度		方式	規格	A	B	C	D	E
0.3~0.5	1	10”	25	快裝	Φ50.5	600	400	80	108	220
0.5~1		20”				800	650
1~1.5		30”				1050	900
1~1.5	3	10”	32	快裝	Φ50.5	650	450	120	220	320
1.5~3		20				900	700
2.5~4.5		30”	24			1150	950
1.5~2.5	5	10”	32	快裝	Φ50.5	650	450	120	220	350
3~5		20”				900	700
4.5~7.5		30”	38			1150	950
5~7	7	20”	38	快裝螺紋法蘭	Φ50.5 G1” DN40	950	700	150	273	400
6~10		30”	48			1200	950
8~14		40”				1450	1200
6~8	9	20”	48	快裝螺紋法蘭	Φ64 G1.5” DN500	1000	700	150	325	450
8~12		30”				1250	950
12~15		40”				1500	1200
6~12	12	20”	48	快裝螺紋法蘭	Φ64 G1.5” DN50	1100	800	200	350	500
12~18		30”	57			1350	1050
16~24		40”				1600	1300
8~15	15	20”	76	螺紋法蘭	G2.5” DN65	1100	800	200	400	550
18~25		30”				1350	1050
20~30		40”				1600	1300
12~21	21	20”				1150	800	200	450	600
21~31		30”				1400	1100
27~42		40”				1650	1300

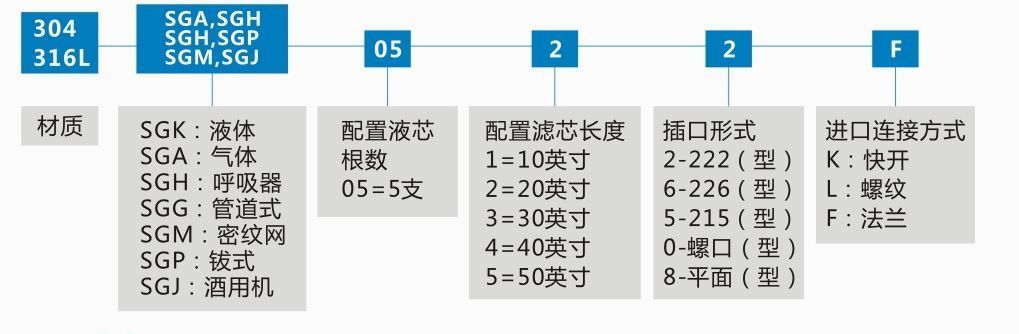

三、SGK精密液體過濾器編碼說明

   SGK：表示精密液體過濾器                    SGA：表示精密氣體過濾器
   SGH：表示不銹鋼呼吸器                      SGG：表示不銹鋼管道式過濾器
   SGM：表示不銹鋼密紋網過濾器            SGP：表示不銹鋼鈸式過濾器
   SGJ：表示不銹鋼酒用過濾器               PP-SGK：表示不銹鋼聚丙烯殼體
